Instrukcja sworznia
Zadaniem sworznia królewskiego jest włączenie naczepy do siodła. Kingpin jest najbardziej krytycznym komponentem wykorzystywanym przy przenoszeniu obciążenia z naczepy.
1. Dokonanie wyboru
Wartość D i grubość blachy spawalniczej są dwiema przesłankami przy wyborze sworznia sworzniowego dla konstrukcji naczepy. Rzeczywista wartość D wybranego sworznia królewskiego musi być większa niż obliczona wartość D. Następnie określ grubość płyty poślizgowej.
2. Instalacja sworzniowa
Spawanie na wsporniku kanału dla 2-calowego spawanego sworznia Kingpin, musi być większe niż 110 mm między spoinami.
3. Operacja szpilki
Działanie naczepy spowoduje normalne zużycie sworznia królewskiego z powodu ścierania. Poniżej podano limity dopuszczalnego zużycia:
2 ”Kingpin: A≥49mm B≥71mm
3,5 ”Kingpin: C ≥ 86 mm D ≥112 mm

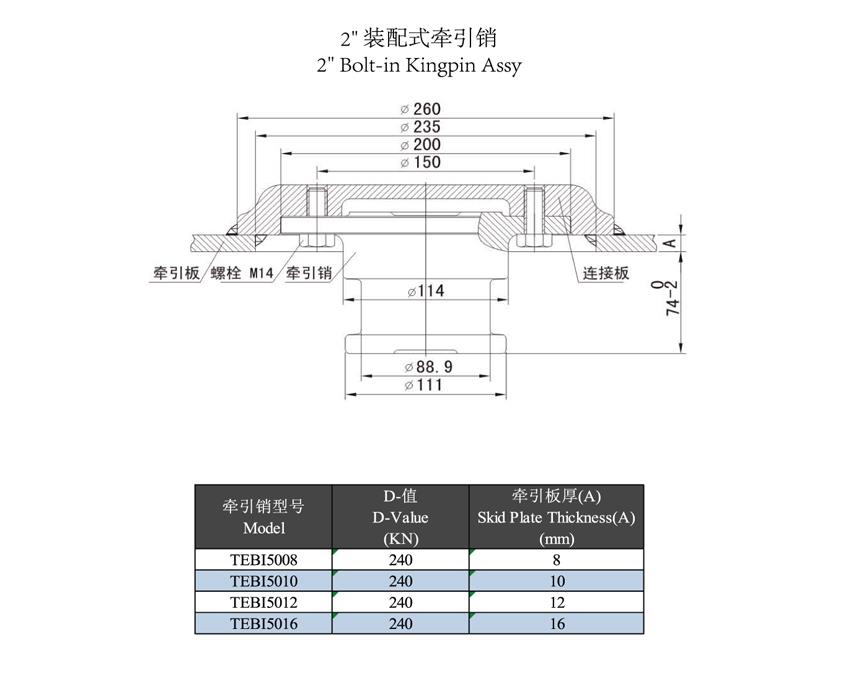

Typ 2 ”przykręcany
Wartość D: 240 KB
Płyta poślizgowa: 8 mm, 10 mm, 12 mm, 16 mm
Uwaga: Ustawienie momentu obrotowego śruby: 190 Nm
